[송풍구 엠비언트] E-class DIY 3탄 : Ambient light install for A238 cabriolet. W213 포함

안녕하세요 ^^

챠비스토리에 오신 것을 환영합니다.



꽤 오래 전에 알*에서 구매한

E-class E220d 세단/쿠페/카브리올레 전용 송풍구 엠비언트를 드디어 설치 완료하게 되었습니다.

아래 사진 상의 제품이구요

전면 전용으로 총 6개의 송풍구입니다.

(* 세단이 아니라서 후면에 대한 필요성을 느끼지 못해 전면만 시공했습니다)

여러가지 이유로 늦어지게 되었는데요

일단은 알* 밴더가 최신형이라고 보낸 엠비언트 송풍구가 알아보니

이미 지난 버전의 상품이라

중앙 센터콘솔 설치라고 생각하고 준비하고 있었는 데

받자마자 일단 배선부터 막막 했었습니다.

808 시스템 (운전석 도어 설치용)

판매자와 오랜 대화끝에 대략의 시공 동영상을 받았지만

뭐 거의 대충 촬영한 허접버전에

본인도 어떤 버전을 보냈는 지조차 헷갈려 하더군요.

(제가 받게된 상품은 위의 이미지와 같이 808시스템입니다)



그래서 클럽벤츠와 유튜브 동영상을 찾아보며 공부하는 시간을 가지게 되었습니다.



우선 알*에서 판매 중인 시스템 종류는 아래와 같습니다.

저같이 고생하시는 분이 계실까봐 제품 정보 공유드립니다.

시스템	807	808	809
차량 연식	2016-2017년식 (독일기준)	2018년식	최신형 (전년식 호환예상)
설치방법	운전석 도어 연결 (pin타입)	운전석 도어 연결 (pin타입)	센터콘솔 하부 (잭바이잭)

혹시라도 diy를 고려하시는 분은

꼭 판매자에게 809 최신형을 보내달라고 요청하세요

그 이유는 제가 아래 첨부한 동영상과 같이 설치에 어려움이 많이 생기기 때문입니다.



우선 결과물을 먼저 보실까요?

기존 밋밋한 송풍구에 64컬러 led 조명이 차량 엠비언트 조명과 연동되어 나타나게 됩니다.

2019년식 이상 출고 차량에는 기본으로 달려나오니 이런 수고를 안하셔도 되겠죠?

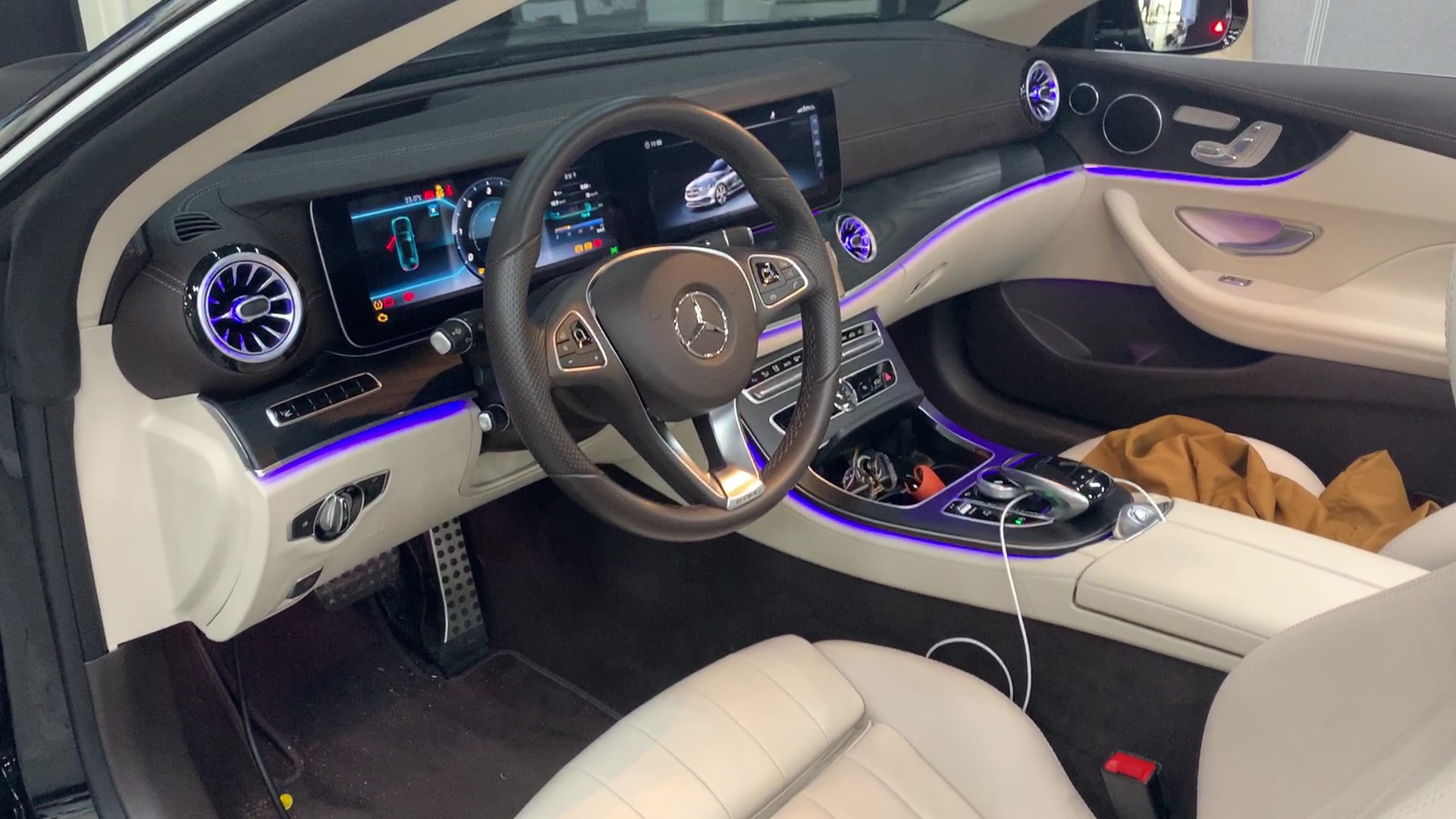

시공 완료된 최종사진

전선 연결을 위해서 사진과 같이 휴즈부분도 탈거하셔야 합니다

기존 도어시스템에 컨트롤러 연결 후 테스트 중

쿠페/카브리는 상단의 고리를 밀어올리면 빠집니다

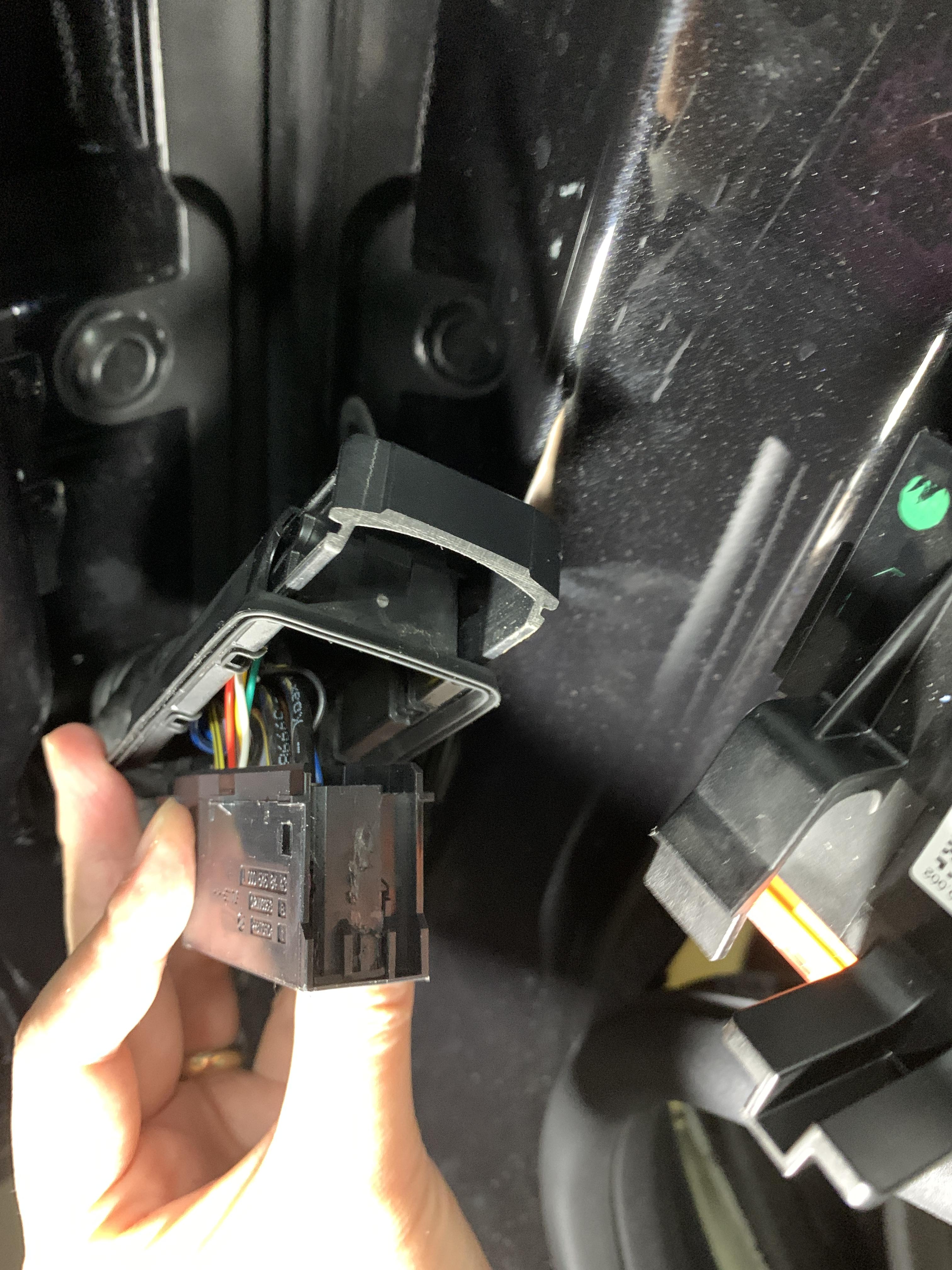

도어 연결고무관 (핀을 여기에 꽂아서 통신하게 됩니다)

그리고 유튜브에도 카브리올레 도어탈거법이 없어서

고생한 기억도 있네요.

아래 영상 2편에서 그 이유와 방법이 나오니 끝까지 시청해주세요 ^^



사진으로 순서대로 설명하는 블로그는 여러군데서 보실 수 있으니

저는 아래 영상으로 따라하실 수 있게 설명 드립니다.





먼저 1편

구매 후 앞서 언급한 시스템 구성/설명과

동작되는 지에 관한 테스트 시공방법이 영상으로 제작되었습니다.

807/808 구매자에게 도움이 되는 영상입니다.



그 이후 2편에서는

차체에는 모든 시공을 마무리하고

도저히 혼자 마무리하지 못하게 되는 에피소드와

쿠페와 카브리올레 도어 탈거 후 나타나는 고장코드 (에어백) 관련 해결 방법입니다.



영상을 보시면서 궁금하신 부분은 댓글로 남겨주시면

제가 아는 범위 안에서 도와드리도록 하겠습니다.



그리고
흔쾌히 촬영과 설치를 해 주신 비비드미디어 대표님께 진심으로 감사의 인사를 전합니다.

[BBD MEDIA] 벤츠코리아 공식 멀티미디어 센터
서울 송파구 오금동 158-11
연락처: 010 4100 5885



끝까지 봐주셔서 감사합니다.



구독과 좋아요는 블로그를 운영하는 데 큰 도움이 됩니다.

좋은 하루되세요
