R18B 텐덤발판 이식용 브라켓 설계 (feat. R18C, 노멀용)

안녕하세요 ~

챠비스토리에 오신 것을 환영합니다.

오늘은 지인분의 요청으로 ~

BMW R18 일반모델의 후석발판을

배거와 TC모델의 순정 와이드형으로 교체하기 위한

고정브라켓 설계의 건입니다.

* 최종 3D모델 데이터는 아래에서 다운로드 받으실 수 있습니다

노멀과 클래식의 기존발판

배거모델의 순정와이드 발판과 비교

일반모델 (R18, R18C)와 투어러 (R18B, R18TC)는

샤시부분과 보호커버가 모양이 달라서

후석발판의 브라켓은 호환이 되지 않습니다.



그래서 나머지 부품 (와이드발판)은 살리고

이를 설치하기 위해 기존 브라켓을 떼어다

실측정하며 3D 모델링으로 만들어 보았습니다.

좌우 한쌍이며, 모서리 필렛을 준 부분과 날이 선 두가지 버전

첫 모델링은 3D프린트로 인쇄했으나

불행하게도 아래 그림처럼

고정부위 각도와 일부 측정치의 오차로

약간의 수정이 필요했었습니다 ㅠㅠ

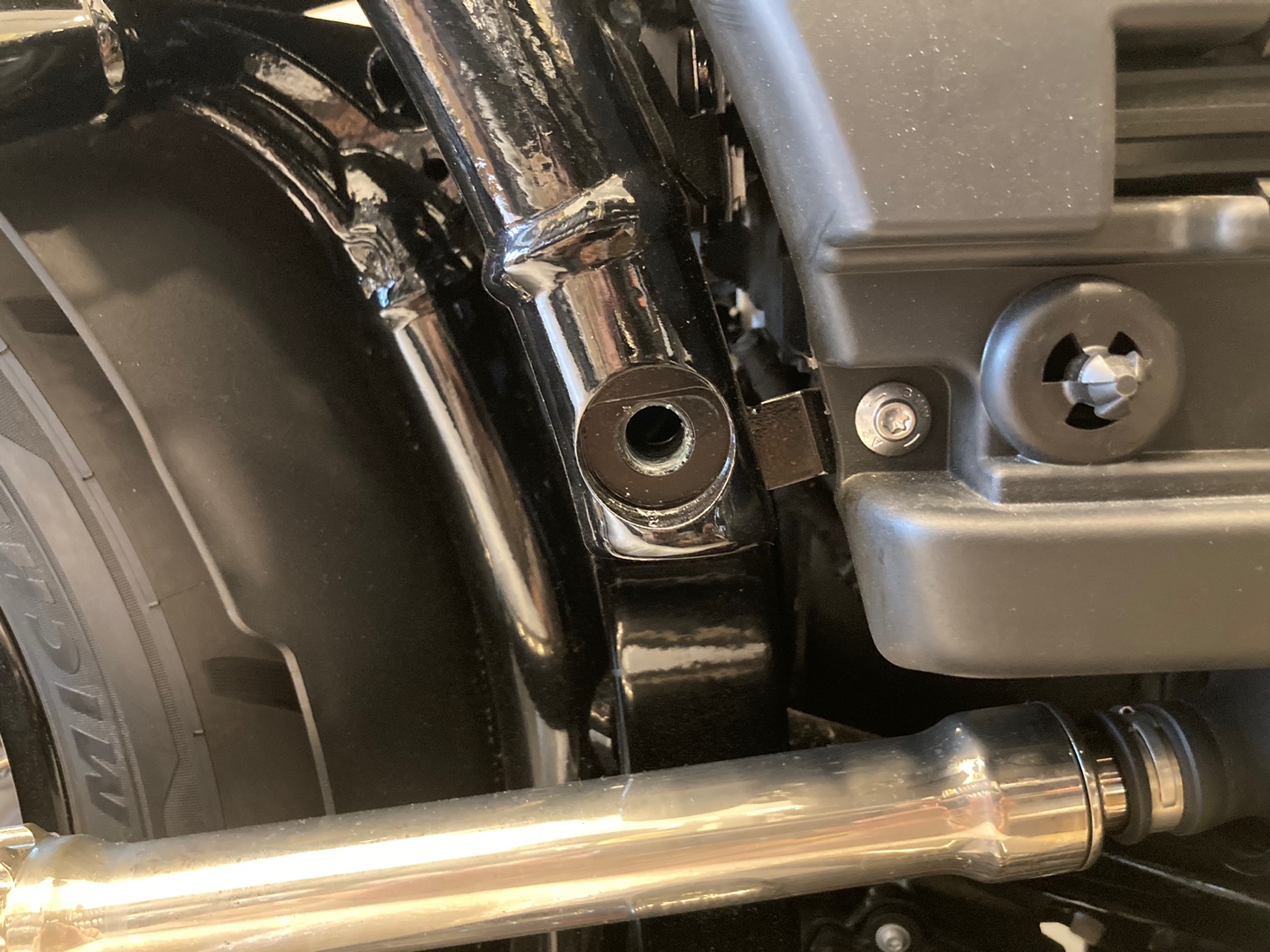

내부 브라켓 고정부위 (각도 ㅡ자)

기존 브라켓과 동일각도 설계 시 15도 뒤틀어져서 고정됨

그래서...

결국 2차 3D 프린팅 진행!

시행착오를 몇차례 겪고나서

최종 설계안으로 아래 그림처럼 픽스되었습니다

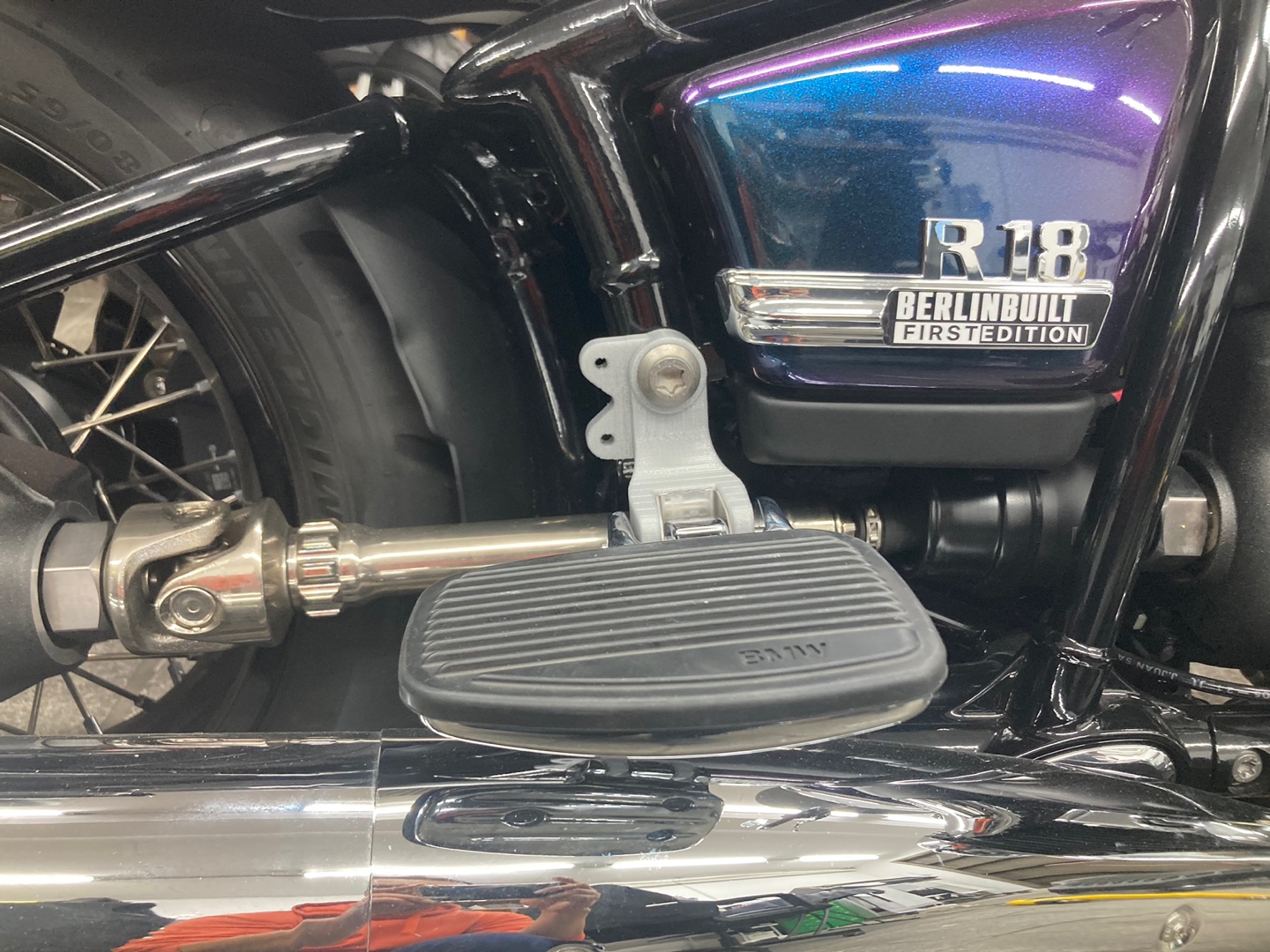

설치 후 모습

접힌 상태의 와이드 발판



아래 첨부된 최종 파일에는

텐덤자 보호대 부분에는 M5?사이즈로 탭 작업을 하셔야하므로

약간 작게 그려져있습니다.



나도 순정파츠를 활용하자고 하시는 분

실제 DIY연습이 필요하신 분은

아래 파일을 다운로드 받으셔서 진행하시면 됩니다.



총~ 두 가지 파일 확장자로 압축되어 있습니다

STEP과 STL로 구분하셔서 다운 받으시면 됩니다.

파일 비번 요청은 아래 댓글로 남겨주시면 됩니다.

Final modeling 4 AL.zip

0.72MB

알루미늄으로 진행하시는 것을 추천드리며

컬러는 액상도장이나 착색마감을 추천드립니다
