R18 바버 번호판 플레이트 자작 DIY

안녕하세요~

챠비스토리에 오신 것을 환영합니다 ^^

지난 번 포스팅한 바버키트 입수내용에서

소개드린 번호판 플레이트 완성 소식을 알려드립니다.

(지난 내용은 아래 링크에서 확인하세요^^)

https://xavikim.tistory.com/127

BMW Genuine Bobber Kit (feat. BMW 전모델 설치가이드)



기존 순정 사이드 번호판을

아래와 같이 수정해서 작업을 했는데요,

용접, 번호판 위치 수정은 빠르게 진행되었으나

분체작업이 업체 여름휴가로 좀 밀려서 이제서야 받게 되었습니다.

지난 아이디어 B: 파츠 뒤집어 보강연장

기존 순정 번호판 플레이트 실측 후,

3D 작업 및 2D로 형상화했구요,

18mm직경의 파이프를 어렵게 구해

길이 7cm를 연장했습니다.

(업체 정보는 아래를 참고하세요)

순정 사이드 번호판 플레이트 (하부가 번호판조명)

파이프 방향을 타이어쪽으로 뒤집는 과정에서

번호판조명이 상단으로 위치하게 되었고

삼각형모양의 번호판 플레이트 지지대는

번호판이 중앙에 위치할 수 있도록

선반으로 홀가공을 하였습니다.

(선반가공 업체도 아래 위치정보 남겨두겠습니다)

가용접 진행 상태

번호판조명이 상부로 뒤집어짐

번호판 플레이트 선반가공 홀위치표시

여름휴가 기간동안 기다린만큼

검정유광 분체도장 퀄은 아주 만족스럽구요~

혹시나 모를 빗물 유입등의 이유로

파이프 상하반전으로 하부로 빼낼 수없는

번호판조명 케이블은 구멍을 내서 실리콘으로 마감했습니다.

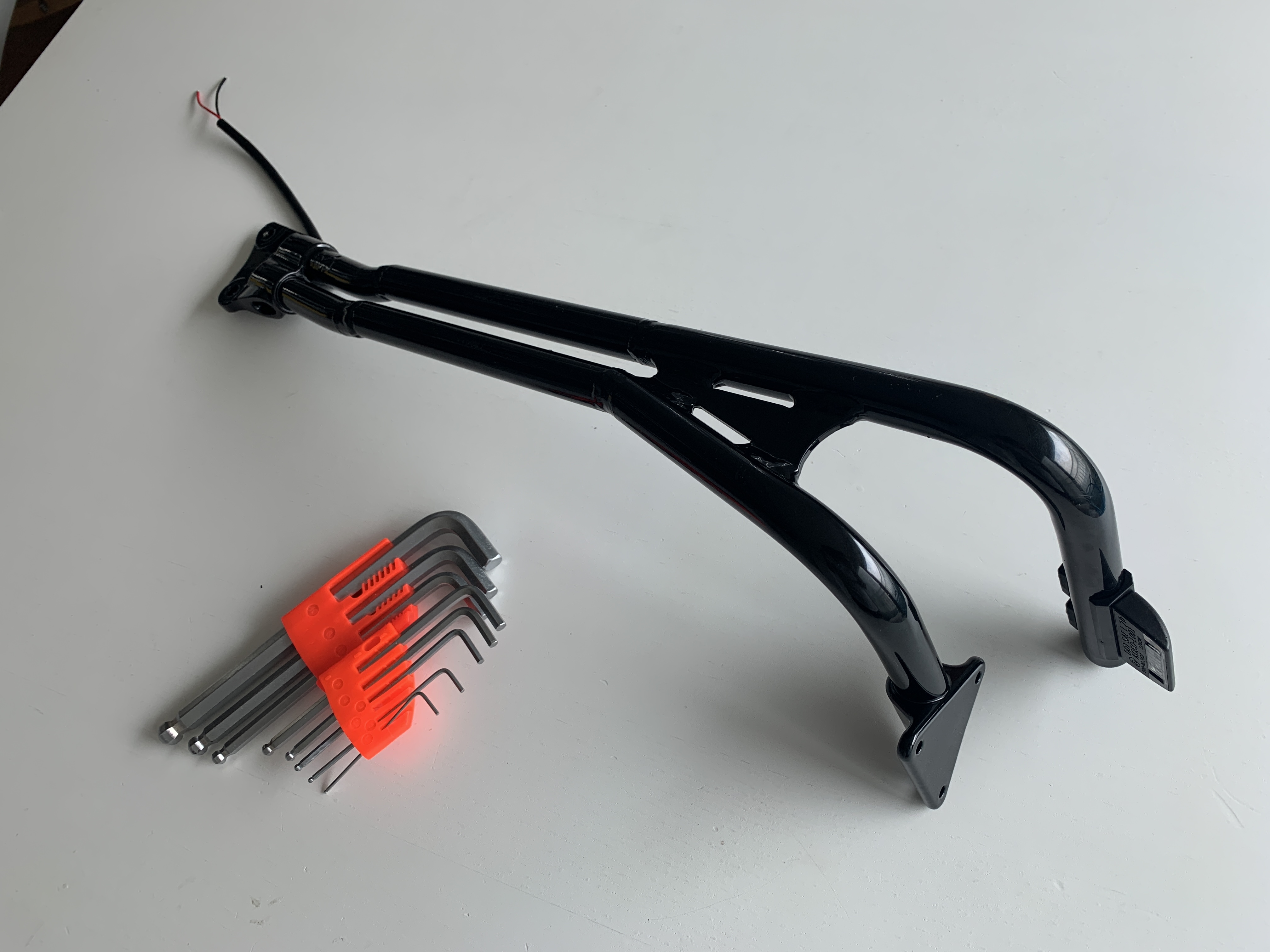

분체도장 완료 후 (번호판등 조립)

번호판 조명 케이블 실리콘 방수처리

실제로 바버킷을 올리기 전

개조한 번호판 플레이트를 가설치해보니

설계도에서 용접하는 부분과

실제 용접소에서 조율해가며 커팅 용접한 위치/각이 달라서

예상보다 살짝 내려오게 되었습니다.

초기 설계안 (IDEA B)

실제 설치 위치 (IDEA  A)

바버키트로 인해 후방 휀더 위치가 낮아지는 것을

감안하면 나쁘지 않는 위치인 듯합니다.

아래 후방에서 찍은 사진을 보시면

타이어 중앙에서 상부로 지나가는 모습입니다.

바버키트로 인해 휀더위치가 낮아질 예정

그리고 아셔야 할...

이 디자인의 단점은 바버키트 구조상

타이어 교체 시 타이어 탈착이 어렵습니다.

(타이어를 하부로 빼낼수있는 작업장에서 진행 필수)



아래 그림처럼 초기 아이디어 A안이 번호판 플레이트를

탈부착할 수 있는 안으로 진행했다가,

진동, 미등케이블 등의 이유로 아이디어 B로 진행하게 되었습니다.

아이디어 A: 내부 파이프 보강 용접



[파이프구매처] 우성파이프: 철제 외경 18mm 파이프

https://place.map.kakao.com/27098816

우성파이프

[용접업체] 운산기공 010-2266-1328

서울 성동구 광나루로 279



[선반가공업체] 신광기계

서울 성동구 성수이로22길 10



오늘은 여기까지 소개드리구요
