안녕하세요~

챠비스토리에 오신 것을 환영합니다 ^^

오늘은 오랜만에 BMW R18 바버에 관련된 글을 포스팅하는데요~

그 이유는 바로.....짜잔!!

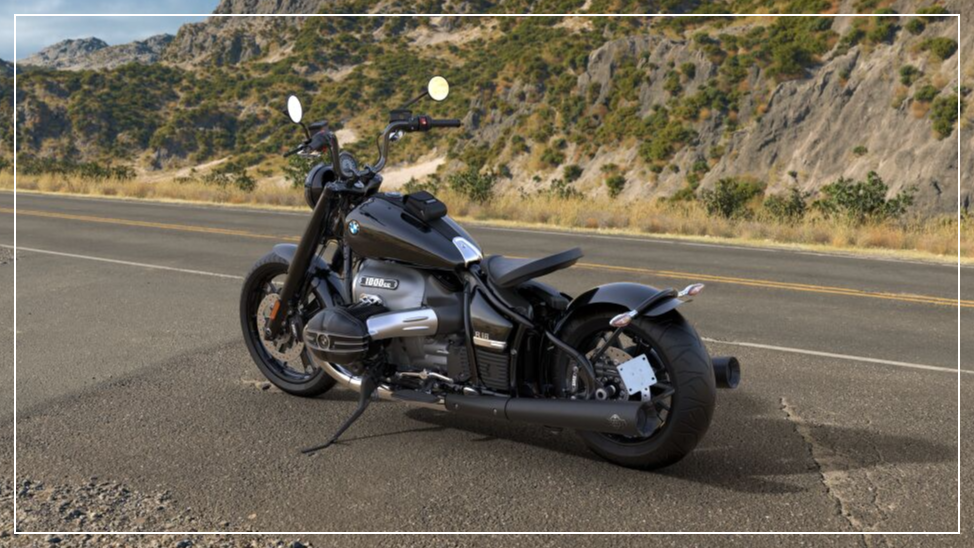

드디어 순정 BMW 바버키트를 구했습니다!!!!

사진출처: https://www.bmwmotorcycles.com/

조금 더 바버키트를 자세히 보여드려야겠죠?

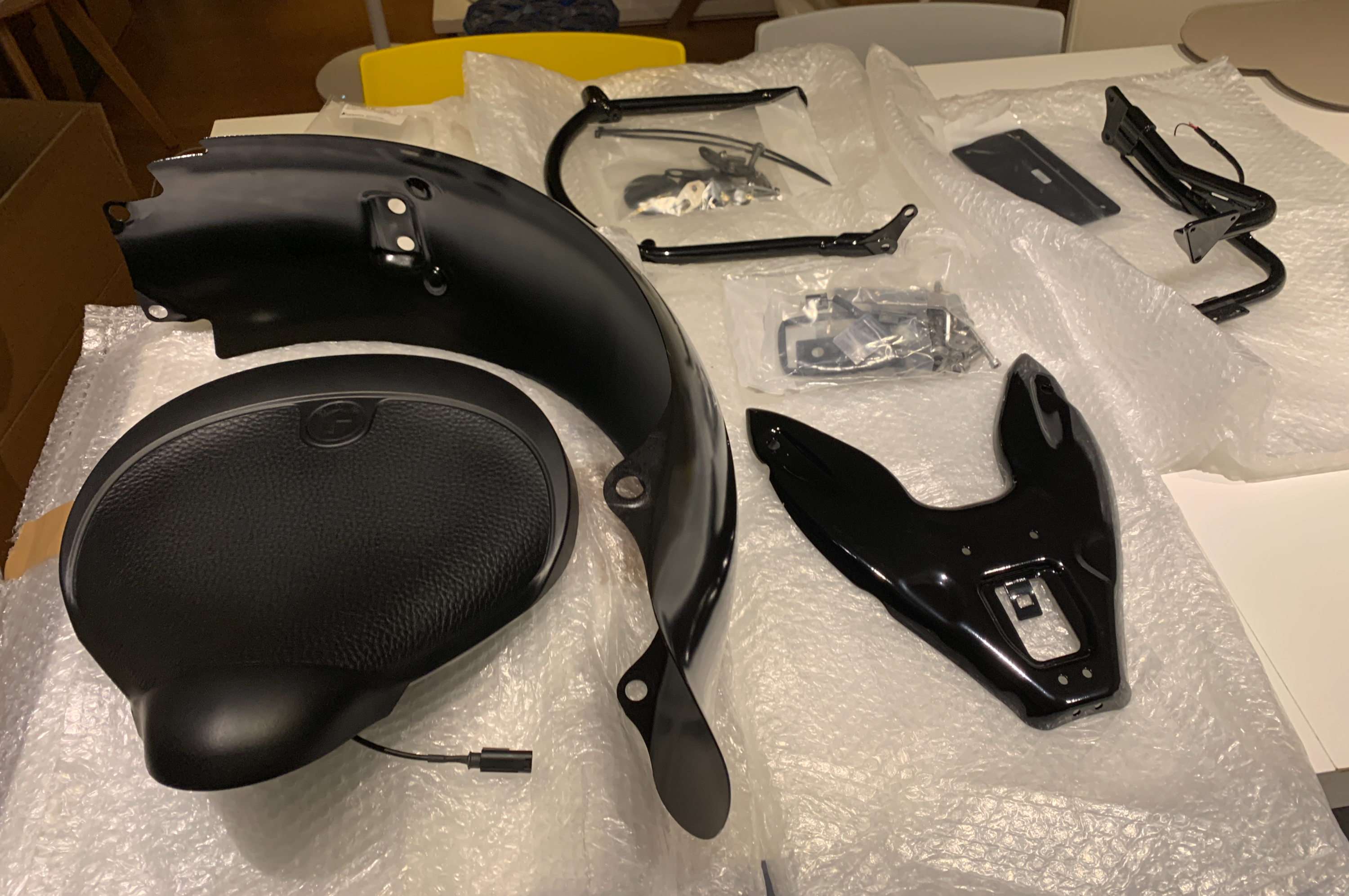

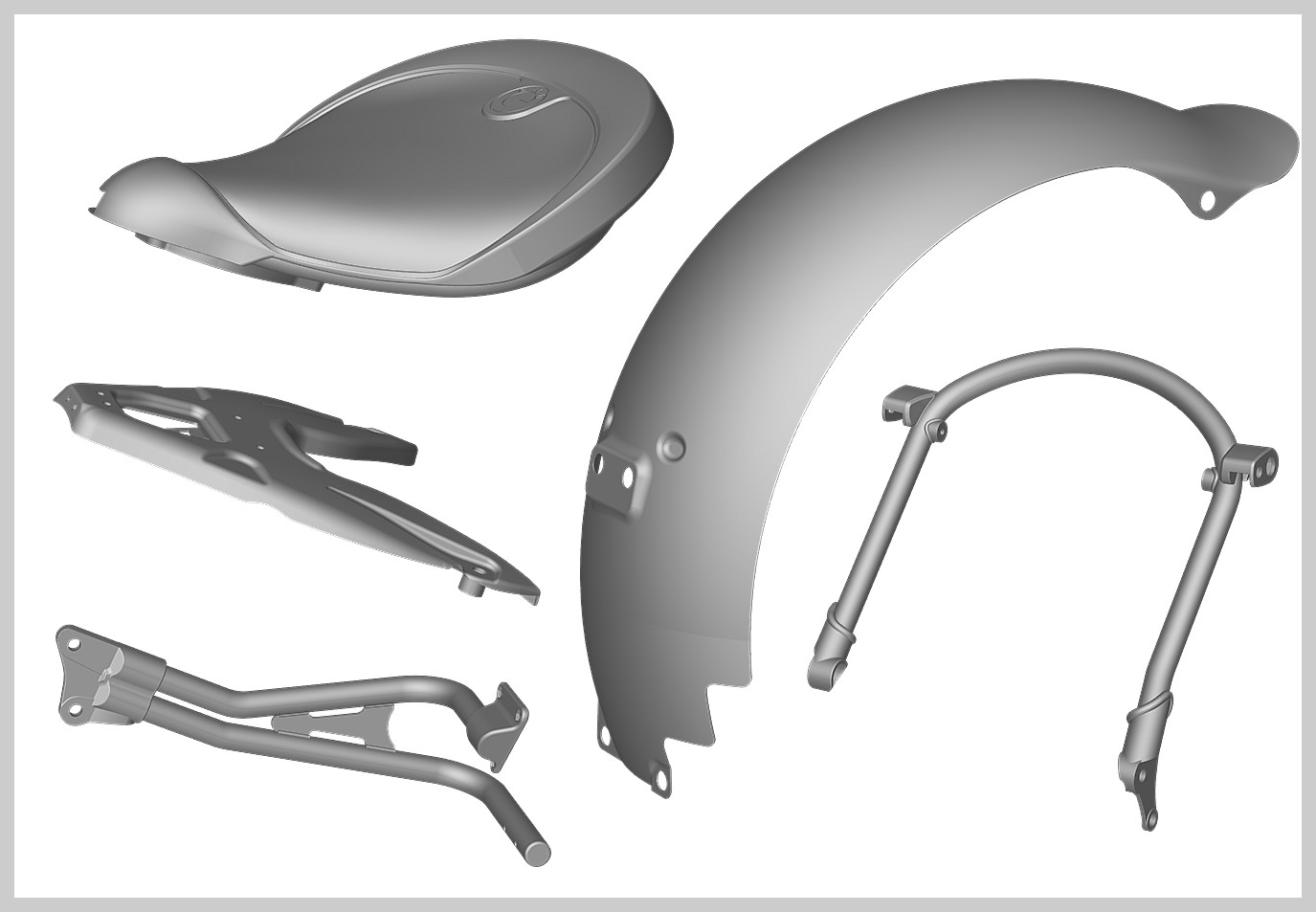

전체 키트 구성은 아래와 같습니다

1. BMW Hommage single seat (솔로시트): R5오마쥬 시트

    BMW reference: 77342469411

2. BMW Bobber Fender

    BMW reference: 77312469290

3. Side number plate carrier

4. Single seat mounting plate

5. Bobber retaining bracket



원래 첫 출시 당시

아래 제가 구성한 내차만들기와 같이

BMW US사이트에서 아래와 같이 한정기간 주문이 가능했었는데요.

그 이후 모든 사이트에서 사라졌고

일부 유럽회사에 판매링크는 있지만

언제 판매될 지 모른다는 답변만 받았었는데요..



이번 6월 미국여행 중에 BMW딜러사에 문의해 본 결과

작년 12월까지 주문한 오너에 한해

올 2월부터 소량발송이 되었다고 하더라구요 ㅠㅠ (좌절)



운이 좋았던 건지

국내 R18회원분 중 커스텀샵을 운영하는 지인으로부터

우선 오마쥬 시트(싱글시트)를 구했다는 연락을 받고

우선 주문했는데,

몇일 뒤 귀하신 바버키트도 딱 2대분 구했다는 연락을 받았습니다.

그 당시 하와이 여행 중 수소문 중에 접한 반가운 소식이라

그냥 무조건 주문했습니다.

업체 정보는 맨아래에 남겨두겠습니다.



일단 설치 매뉴얼도 미국판매자조차 없다하고

사이드번호판을 바로 달 수 없기에

우선 집으로 가져와서,

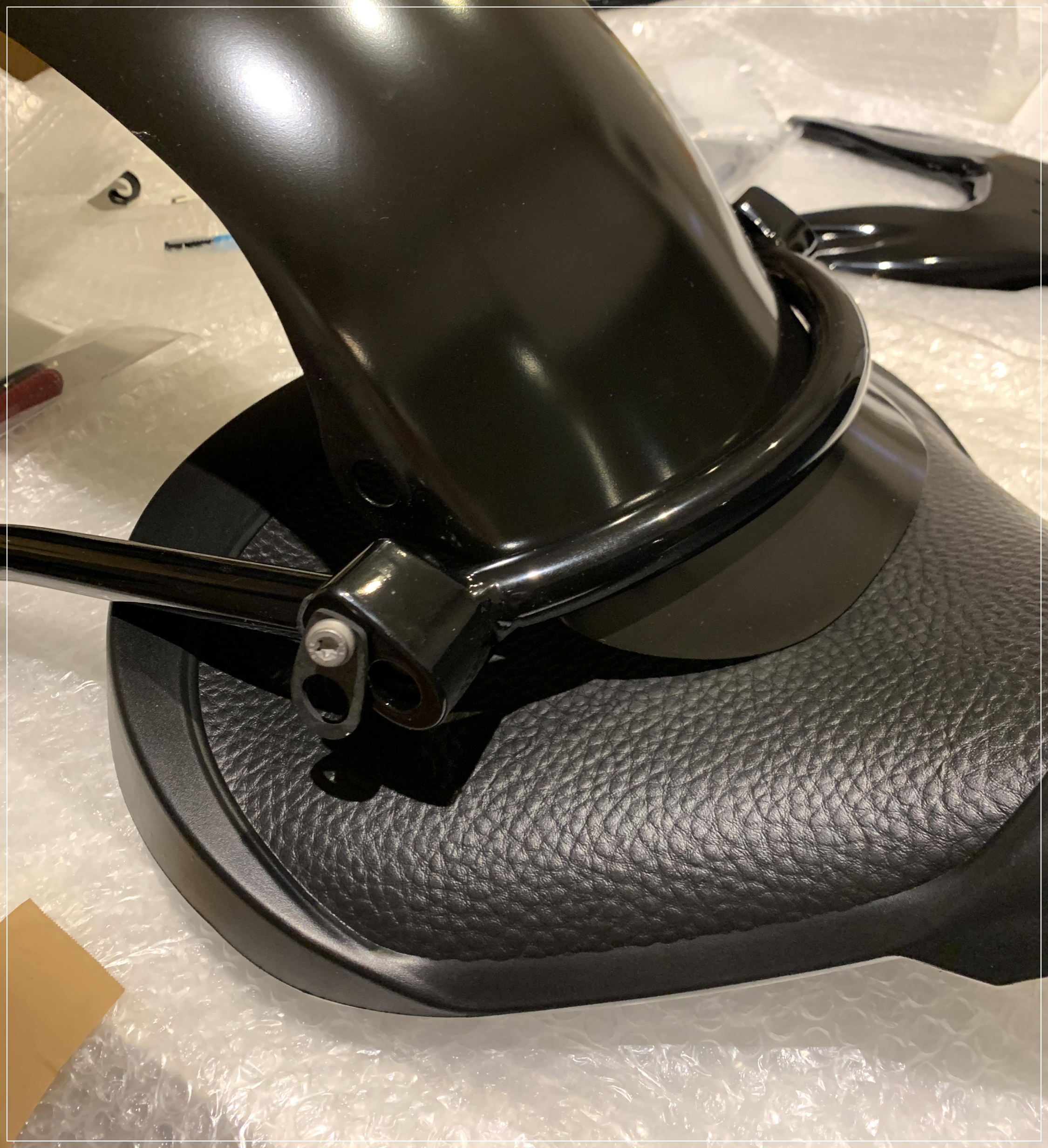

전 부품을 조립해보며 공부를 시작했습니다~

순정 테일라이트를 달 수 있는 부분

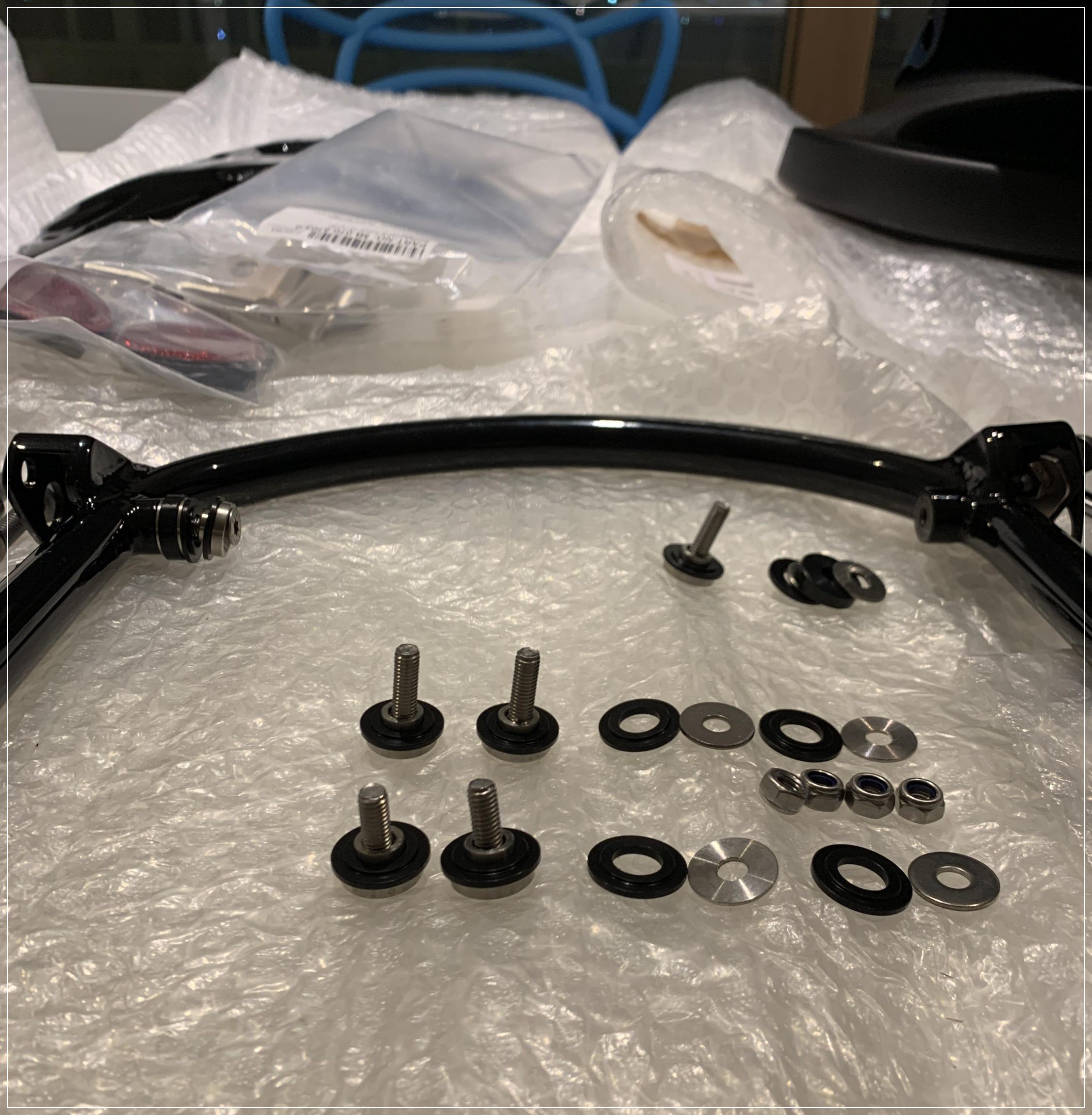

Bobber retaining bracket 볼트 및 와셔

거의 모든 부품들은 맞춰보긴했는데

알쏭달쏭한 시트체결부위를 맞춰가는 중에

발견한 하네스 단자?!

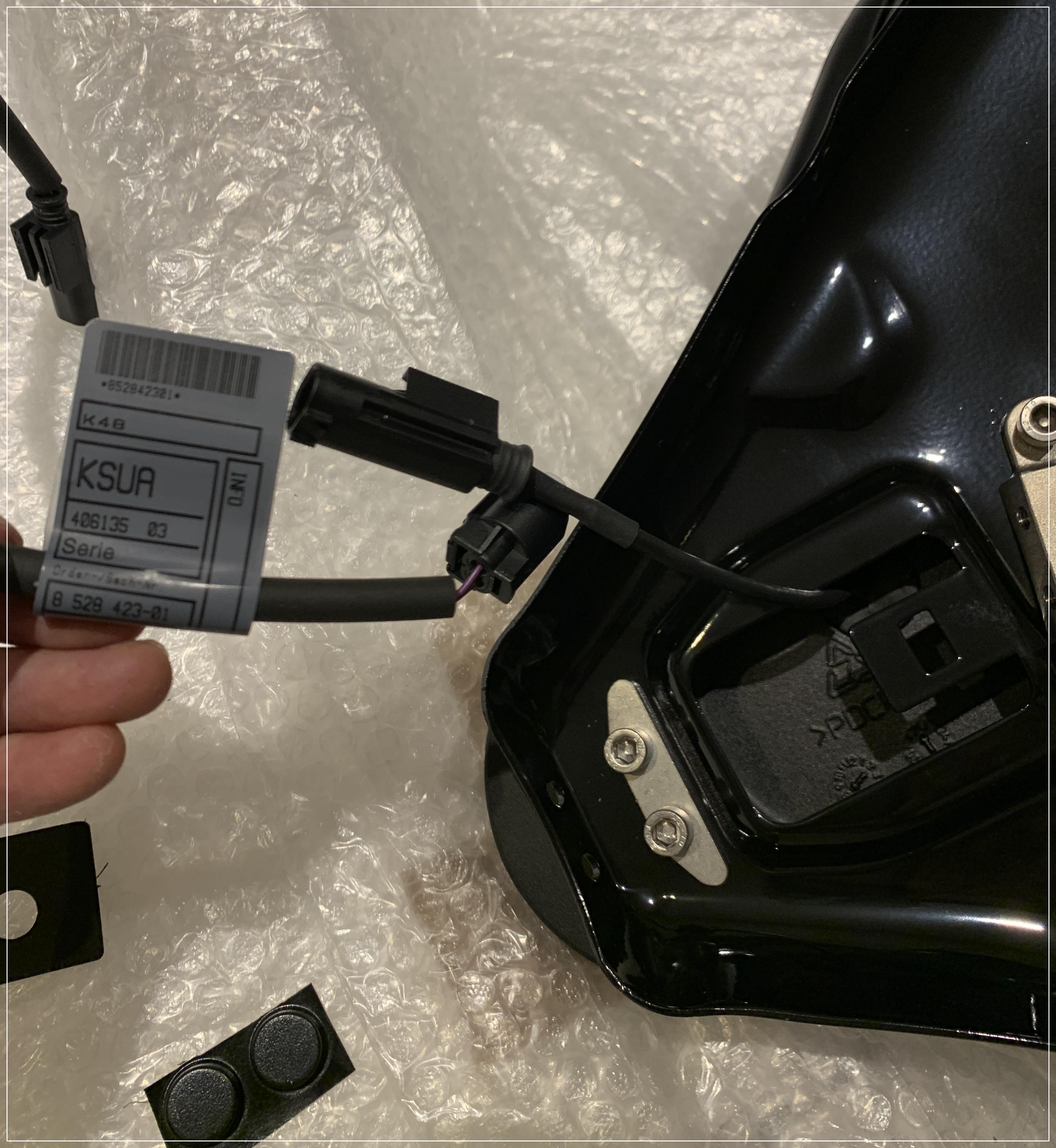

초기 정체를 알수없었던 하네스 단자

처음엔 무조건 열선이다 생각하고,

구글에서 모든 전기배선도를 밤새 검색하던 중 [검색어: schaltplan bmw r18]

우연하게 독일어 검색 중에 발견한

바버키트 설치가이드!!

으하하하하

알고보니 그거슨

기존 시트밑에 있던 AF aerial (audio frequency aerial) 배선이였습니다.

열선 테스트한다고 전기 안넣어보길 잘 한듯합니다 ㅋㅋ

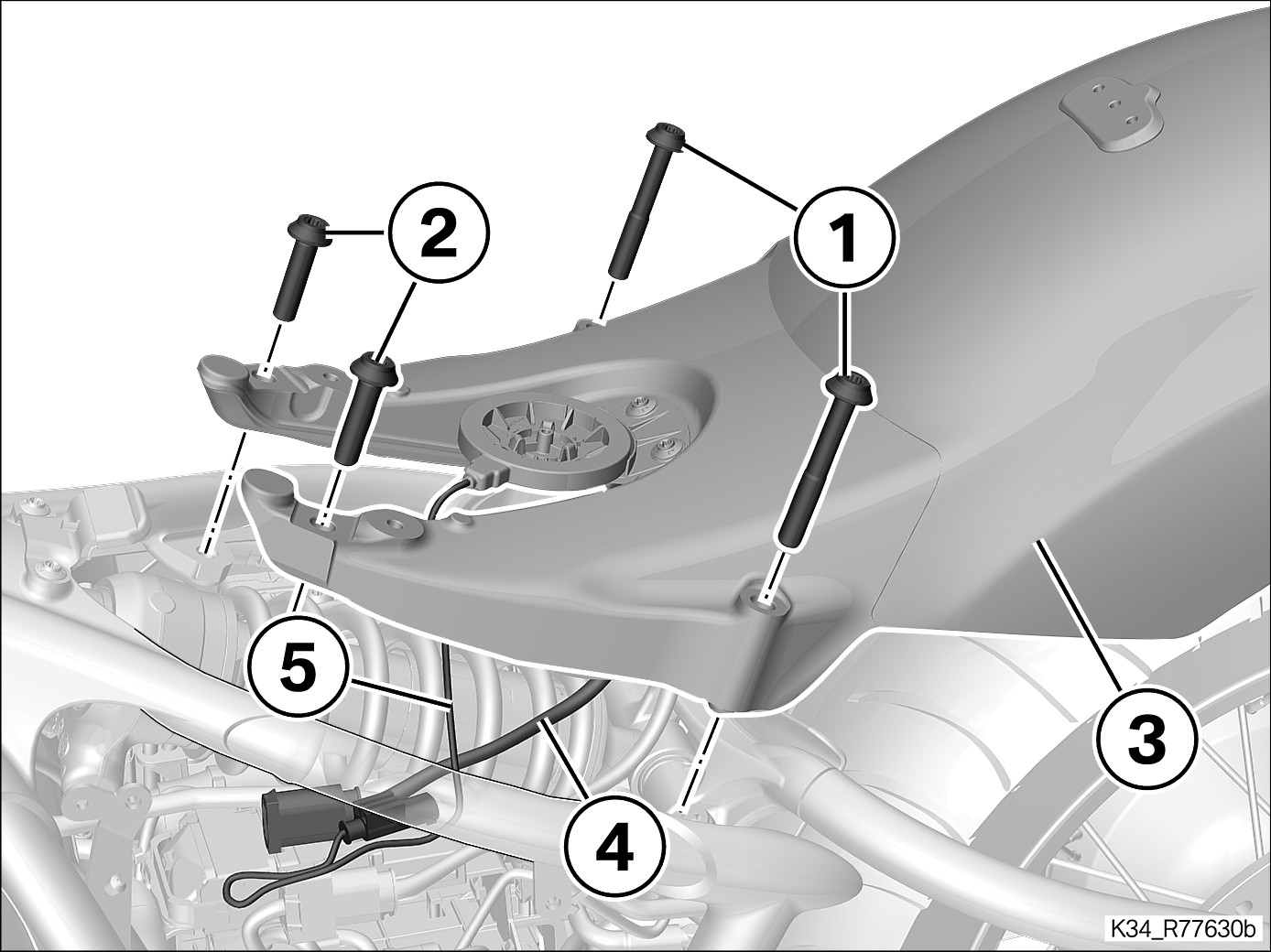

아래 그림 중앙에 있는 원형부분이

리모트 콘트롤러 수신부입니다.



※ 다른 수입 바버킷에서는 저걸 떼서 재활용하는데요..

   순정 싱글시트에는 저게 내장되어 있네요 ^^

Audio frequency aerial: 리모트 컨트롤러 수신부

암튼..드디어

모든 배선부터 설치 가이드를 찾았으니

이제 설치 전 다른 부분 준비들을 하고 있습니다.

우선 국내도로교통법상 가장 중요한

번호판 브라켓!

하부 번호판 조명구조

사이드 번호판 피팅모습 (연장/실측을 위해 설치함)

이 파츠가 구조상 제일 먼저 부착되므로,

반대쪽으로 연장해서 틀어줘야하는 데

연장해서 용접하기엔 무게감과 진동때문에

크랙이 걱정되어

아이디어 2~3가지 정도를 갖고 다음 주에 업체 미팅을 들어갑니다.

아이디어 A: 내부 파이프 보강 용접

일단 A방법은 피팅이 쉽지 않아서

번호판 등이 위로 올라가는 편법을 쓸 예정입니다. (뒤집어서 순정 파츠 유지)

아이디어 B: 파츠 뒤집어 보강연장

그리고 한가지 더!

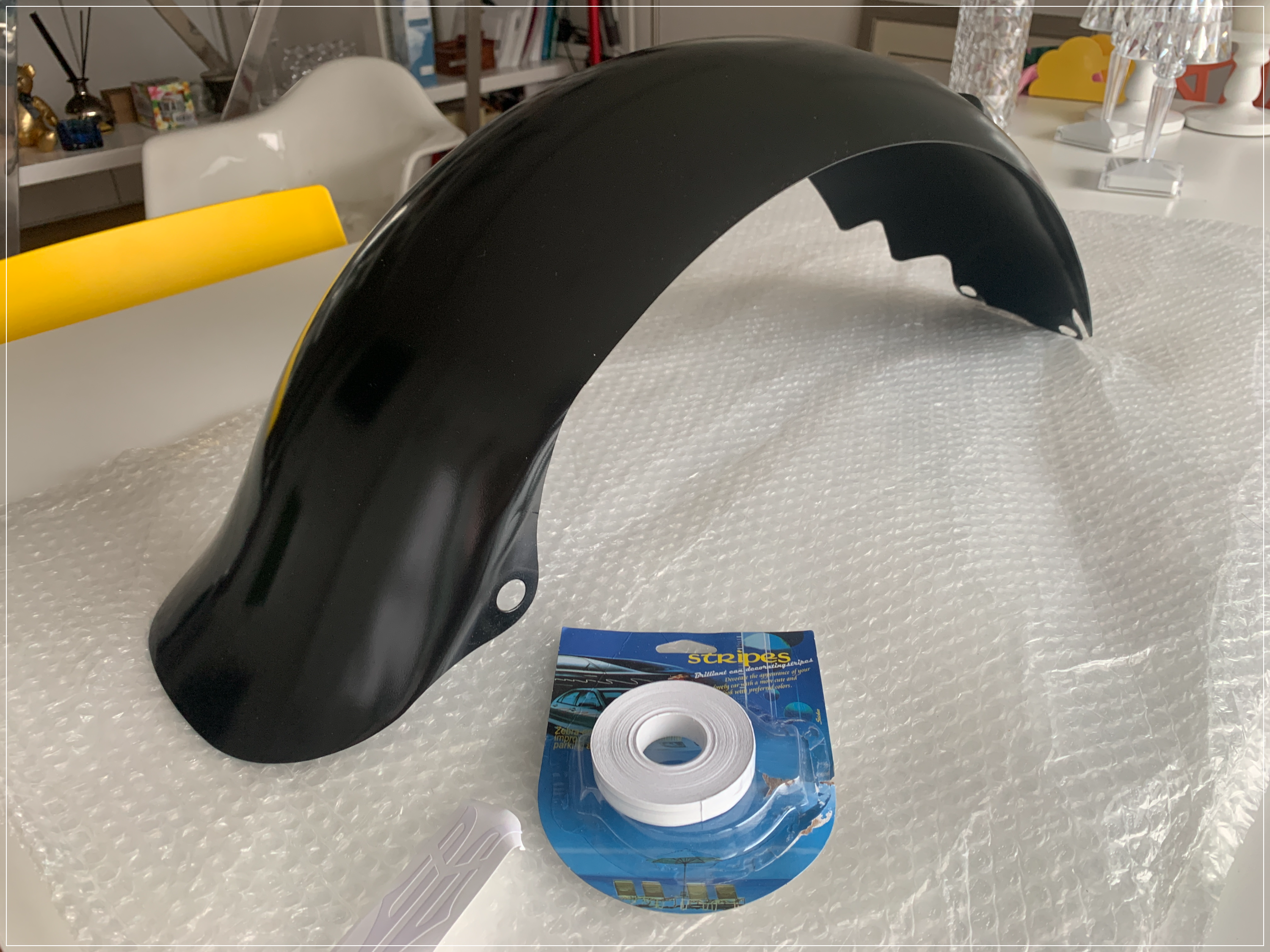

아무것도 없는 뒷휀더 심폐소생술!

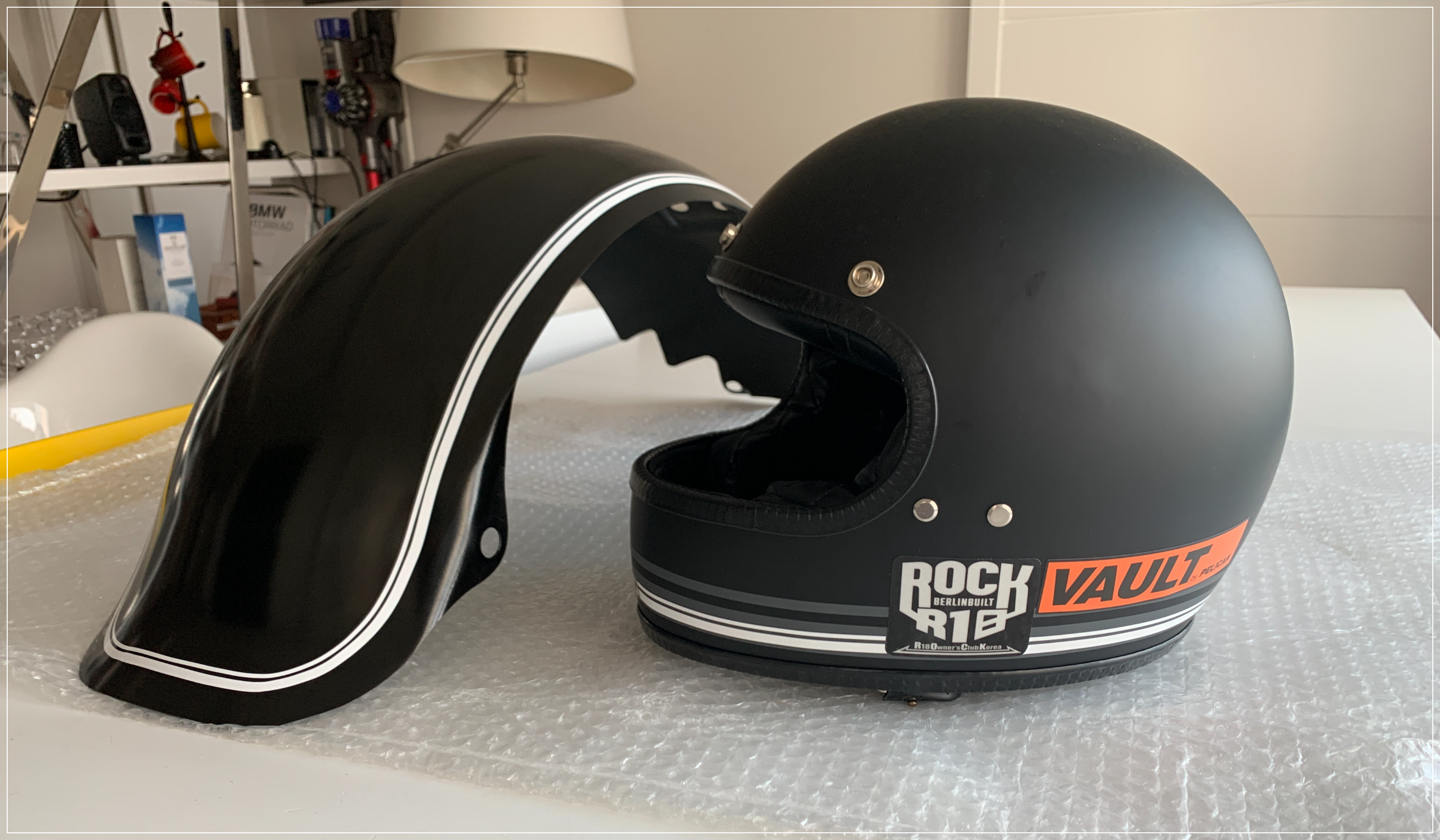

퍼스트에디션 라인 작업입니다!

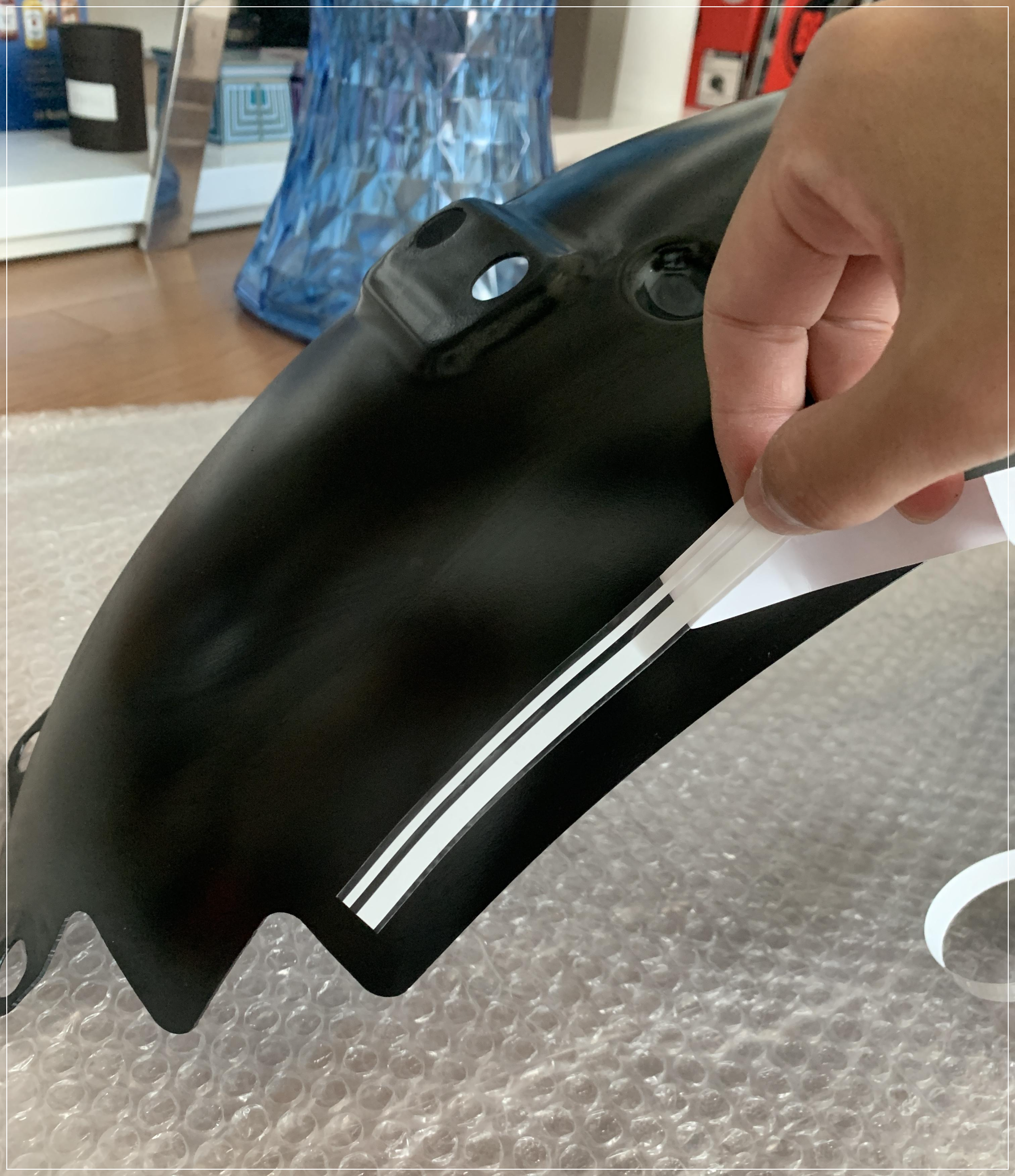

스트라이프라인 스티커 12mm

시작점 ^^

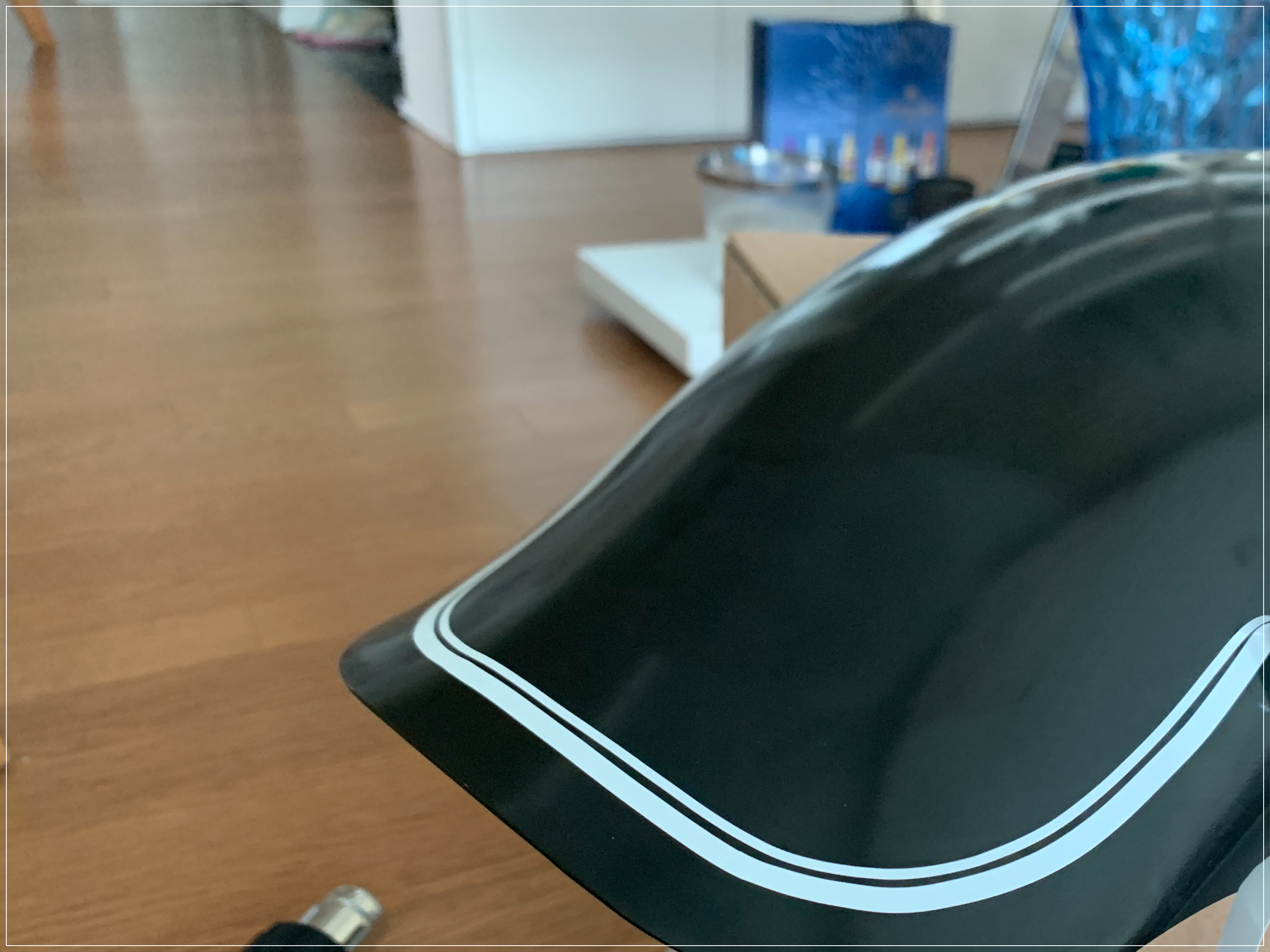

열풍기로 살살 만져주며 곡선구간 완성

헬멧에도 순삭시공

https://link.coupang.com/a/tw9EC

12mm 스트라이핑 핀 스트라이프 스팀 라인 더블 테이프 자동차 바디 비닐 스티커 데칼

이제 번호판만 완성하면

기다렸던 순정 바버킷 설치가 시작됩니다.



대부분의 내용과 설치되는 내용은

챠비튜브에서 만나보실 수 있습니다.

완성작을 기대해주세요!



한때?! 순정키트를 기다리다가

R18 회원분들을 위해 자체 설계한 바버키트는

우크라 사태로 잠정 제작 중단 중에 있는데

순정키트부분이 시장에 풀리지 않는다면

추후에라도 제작하도록 하겠습니다.

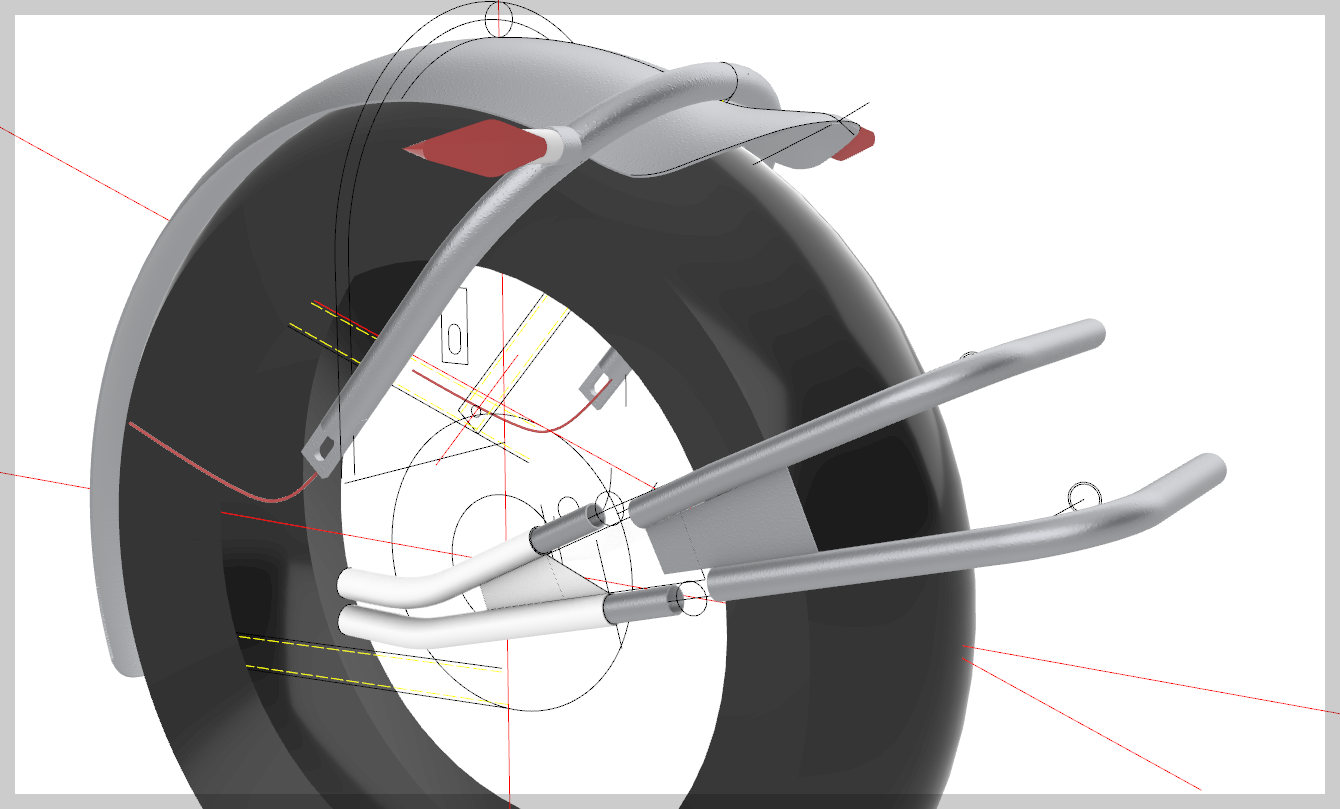

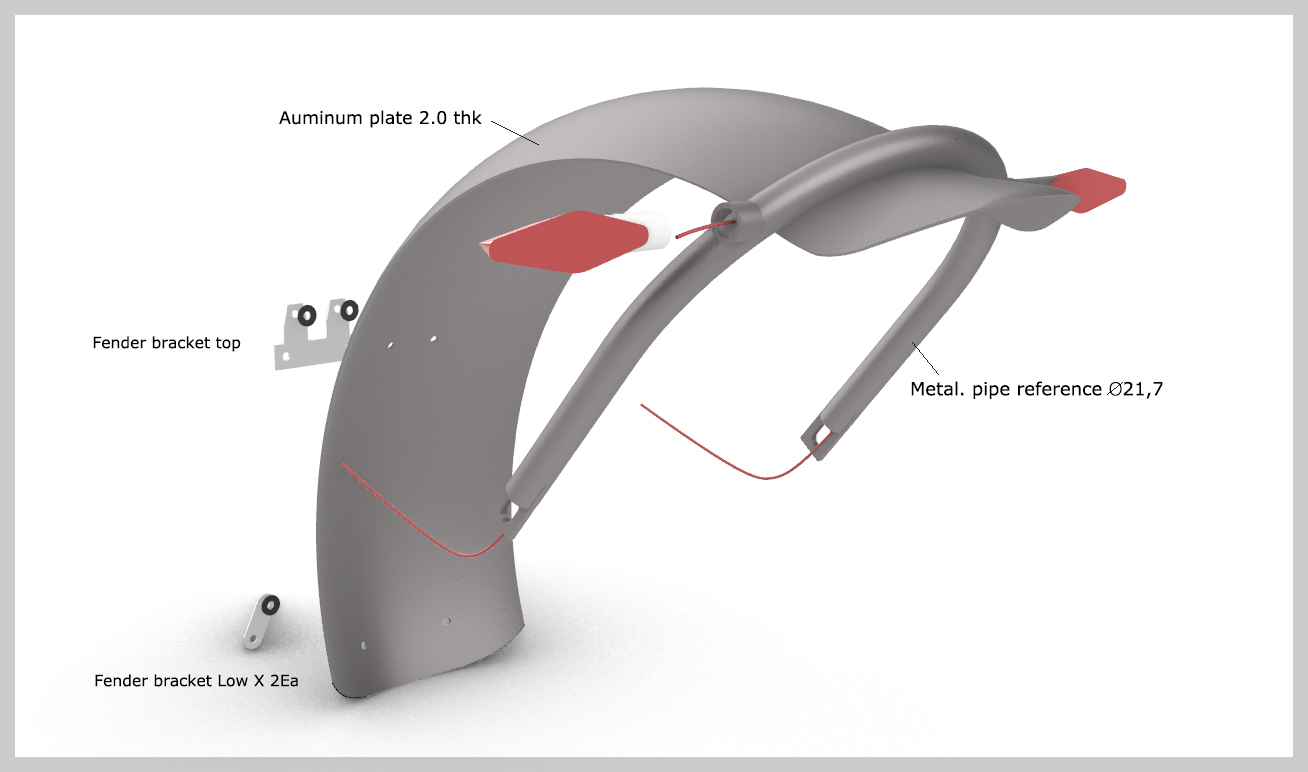

자체 설계한 순정형 바버키트

혹시라도 3D데이터 및 CAD파일 등 필요하신 분께는

협의 후 무상으로 제공해 드릴려고 합니다.

연락주세요~ ^^



마지막으로

바버키트를 수입해 준 쿠즈모토에 진심으로 감사드립니다!

[쿠즈모토] 바이크 튜닝샵
https://cusmoto.com/

쿠즈모토 cusmoto

추가로 BONUS!

BMW 전기종 설치매뉴얼은 아래에 있습니다.

R18의 경우 > R models, Heritage로 들어가시면 됩니다.

독일어판이 아닌 영문사이트로

일부 악세서리 매뉴얼은 한글도 가능합니다. (PDF 폰트 이슈있음)



♣전 기종 액서서리 교체 및 배선관련 자료가 다 있습니다.♣

전체 한글로 다운 가능하나, 일부는 PDF 한글 인코딩 문제로 못 읽으실 수 있습니다!

https://www.bmwmotorcycles.com/en/service/manuals/install-manual.html
